Um modelo. Do cálculo à prancha.
O ESTRUM acompanha a ordem real do projeto de estruturas metálicas. Cada etapa trabalha sobre o mesmo modelo — o que você calcula é o que você dimensiona, detalha e manda fabricar.
01Aba Geometria
Modelagem estrutural

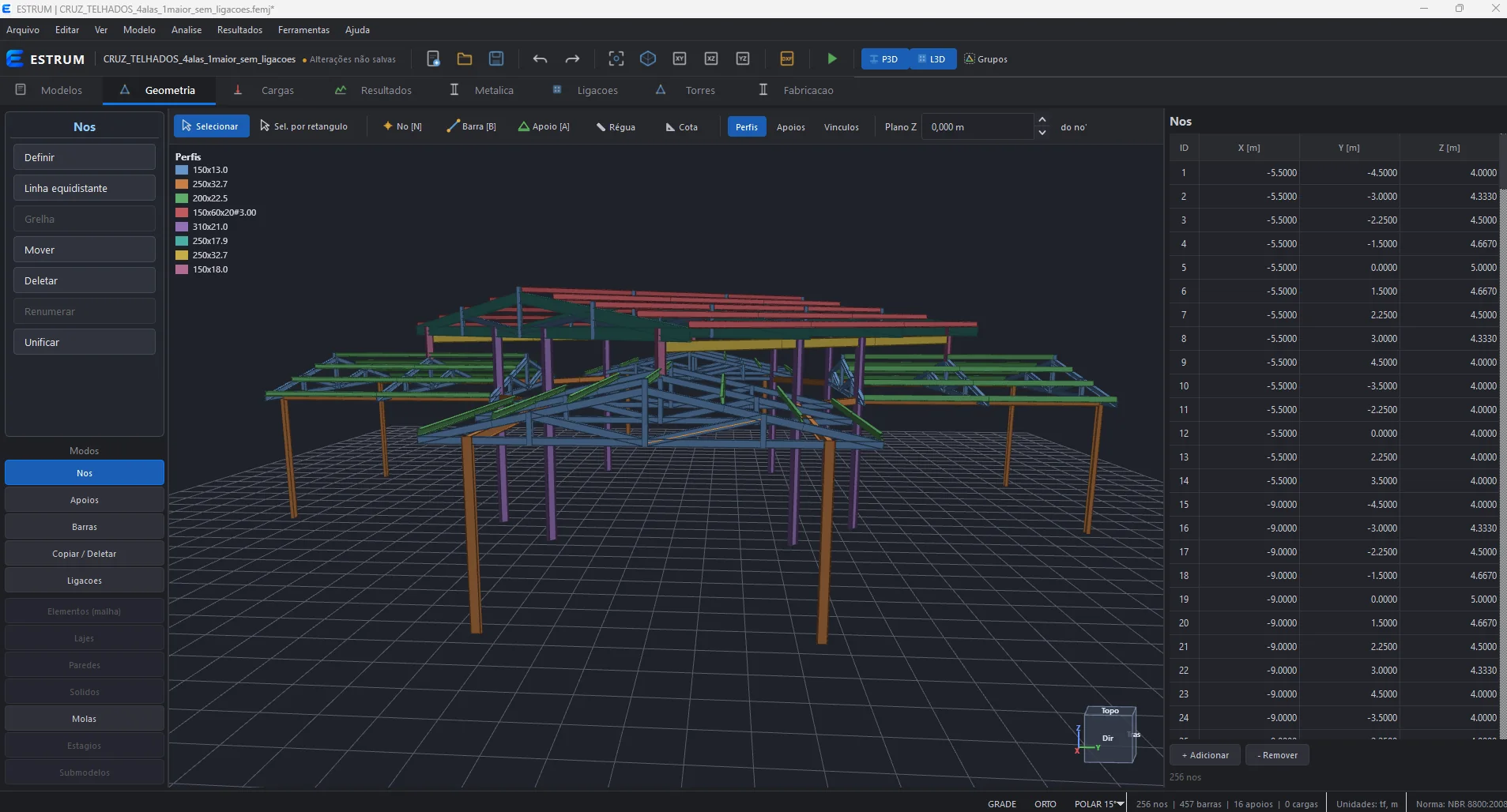

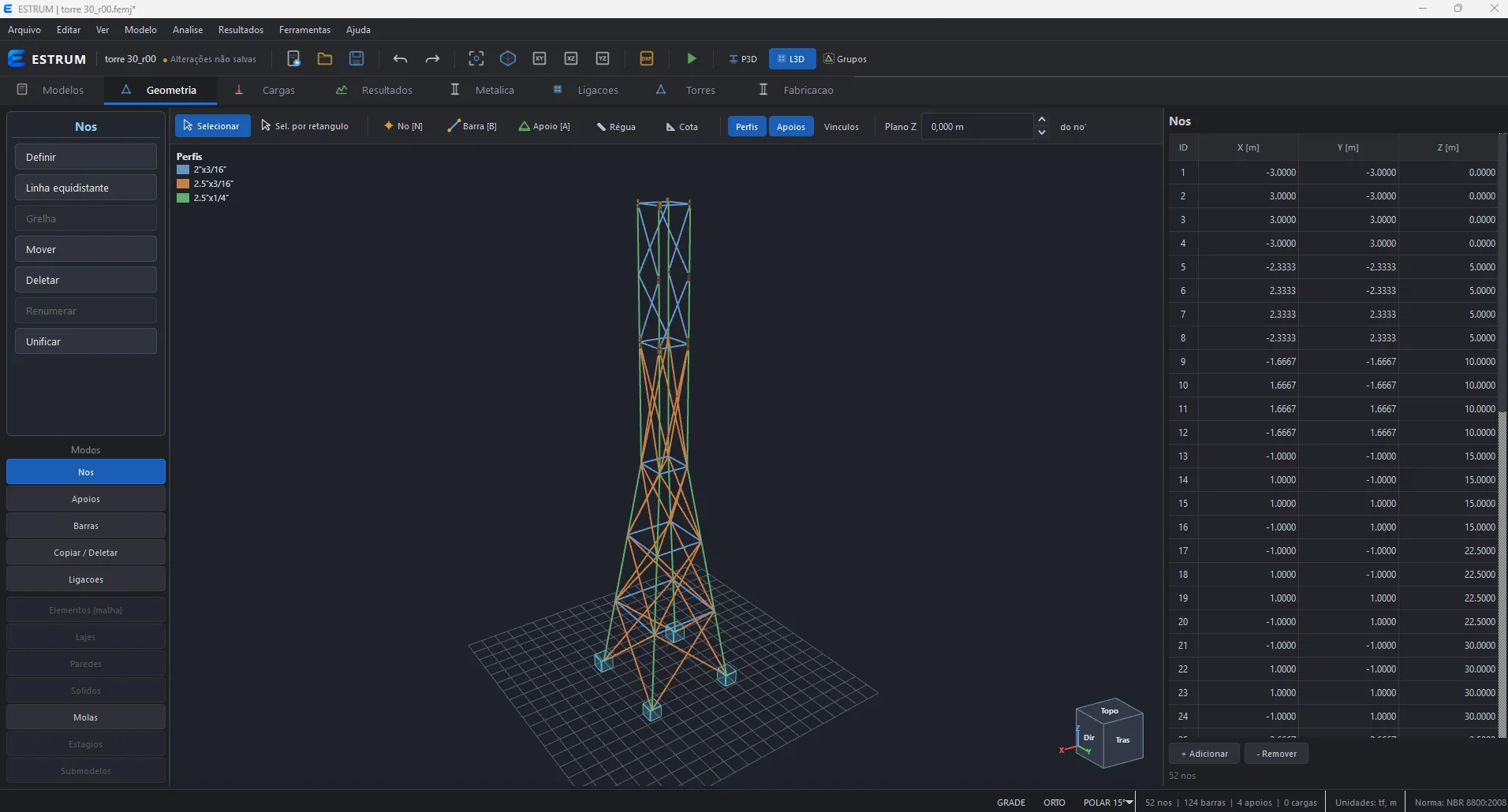

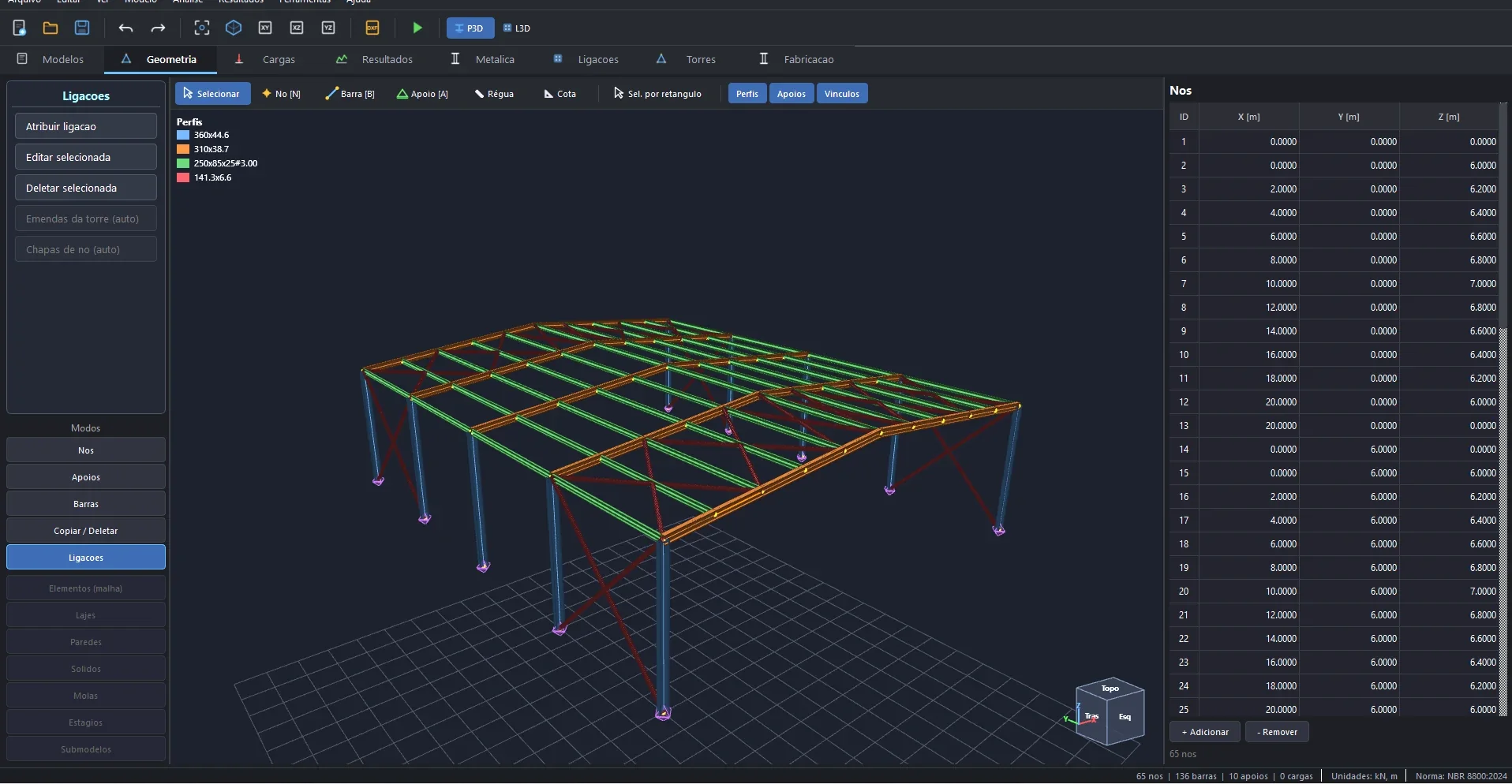

O modelo espacial nasce em uma única aba: nós, barras, apoios e vínculos, com o desenho 3D sempre à vista.
Nós, barras, apoios, liberações, offsets, molas e diafragmas são definidos sobre o mesmo modelo tridimensional. Cópia com offset, unir e dividir barras, linhas equidistantes e unificação de nós cuidam do trabalho repetitivo; desfazer e refazer cobrem o resto.
O catálogo traz 1.159 perfis — W, HP, CS/VS/CVS, IPE, I, T, U, 2U, Ue, 2Uec, L, L_CFF e tubos — além de seções parametrizadas, gerais, compostas e casteladas.
O que você ganha
- Cores por seção: a distribuição de perfis se confere no próprio desenho, sem abrir tabela.
- Apoios e vínculos aplicados em lote.
- Arquivos antigos saneados na abertura.
- Tabela de nós e barras editável ao lado da vista 3D.
Fluxo de trabalho
- 01Lançar nós e barras
- 02Atribuir perfis e materiais
- 03Definir apoios e vínculos
- 04Conferir pelo 3D
Integração. O que é editado aqui aparece em todas as outras abas. Qualquer alteração do modelo descarta os resultados antigos — ninguém apresenta número vencido.
02Aba Cargas
Cargas e combinações
Casos de carga organizados, com as cargas desenhadas sobre o modelo e as combinações geradas pela norma.

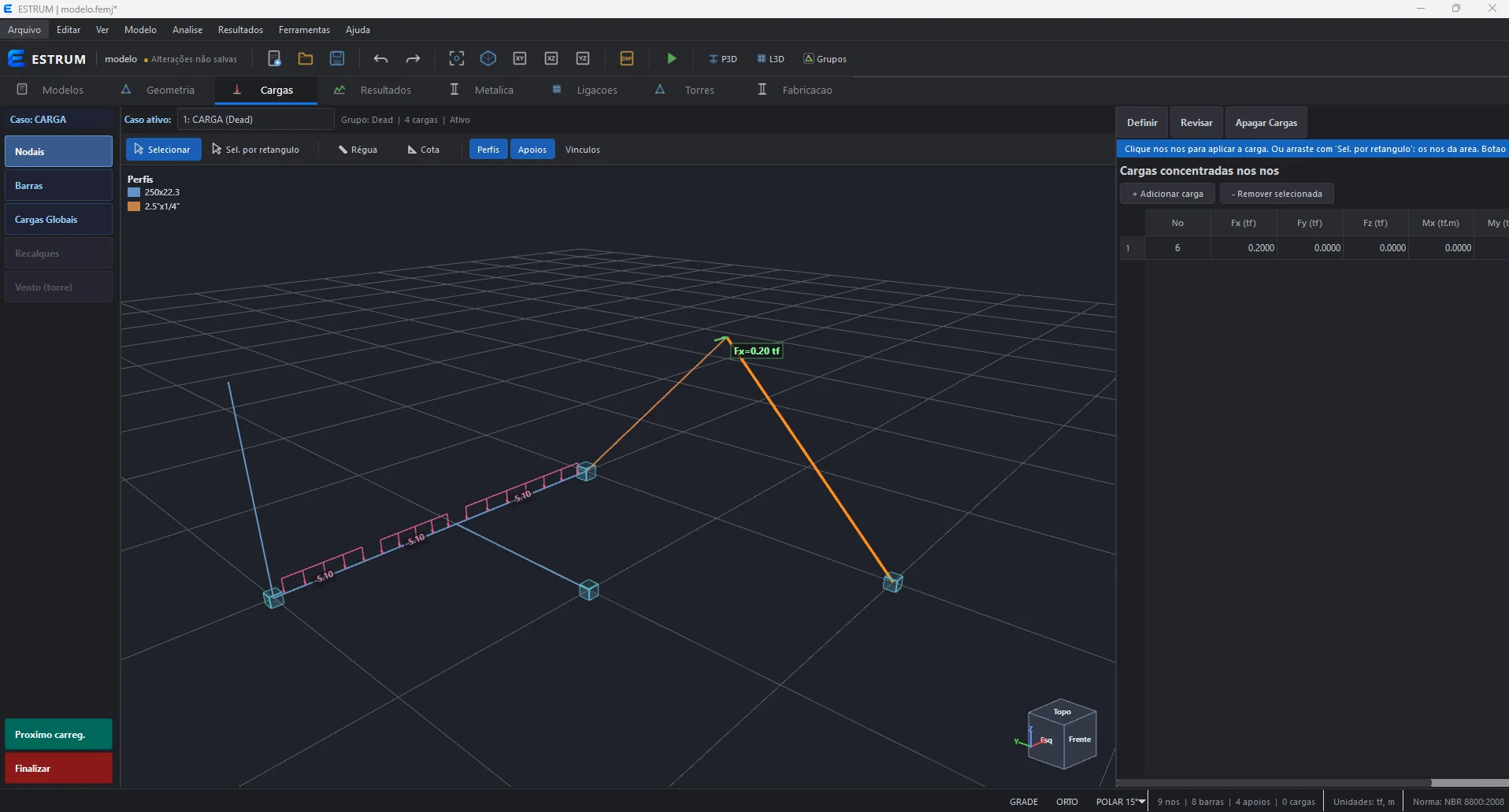

Cargas nodais, distribuídas e pontuais em barra são aplicadas por caso de carga e aparecem anotadas no modelo, com valor e direção.
As combinações podem ser montadas à mão ou geradas automaticamente pela NBR. Em torres, o vento é gerado pela NBR 6123 por módulo.
O que você ganha
- Cargas visíveis sobre o modelo, caso a caso.
- Combinações manuais ou automáticas pela NBR.
- Vento em torre por módulo: S2 por altura, Ca editável e direções por seção.
- Antenas em casos de carga separados.
Fluxo de trabalho
- 01Criar os casos de carga
- 02Aplicar cargas em nós e barras
- 03Gerar o vento (torres)
- 04Montar as combinações
Integração. Os casos e as combinações definidos aqui são os mesmos usados na análise, nos resultados, na verificação das barras e no dimensionamento das ligações.
03Aba Análise
Análise FEM
Pórtico espacial com seis graus de liberdade por nó. O que muda o resultado está exposto na interface.
A formulação pode ser Euler-Bernoulli ou Timoshenko, com a deformação por cisalhamento ligada por padrão. Barras só-tração e só-compressão são resolvidas por iteração, caso a caso e combinação a combinação, sem superposição.
Efeitos de segunda ordem entram por P-Delta, catenária e cargas nocionais. O solver é denso ou esparso, escolhido pelo porte do modelo.
O que você ganha
- O programa informa quantas barras saíram do modelo e em quantas iterações convergiu.
- Liberações, offsets, molas, diafragmas e constraints.
- Modelos de torre com centenas de barras resolvem em segundos.
Fluxo de trabalho
- 01Escolher a formulação
- 02Marcar barras não lineares
- 03Ativar 2ª ordem quando necessário
- 04Calcular
Integração. A análise roda sobre a geometria e as cargas das abas anteriores e alimenta Resultados, Metálica e Ligações com os mesmos esforços.
04Aba Resultados
Resultados

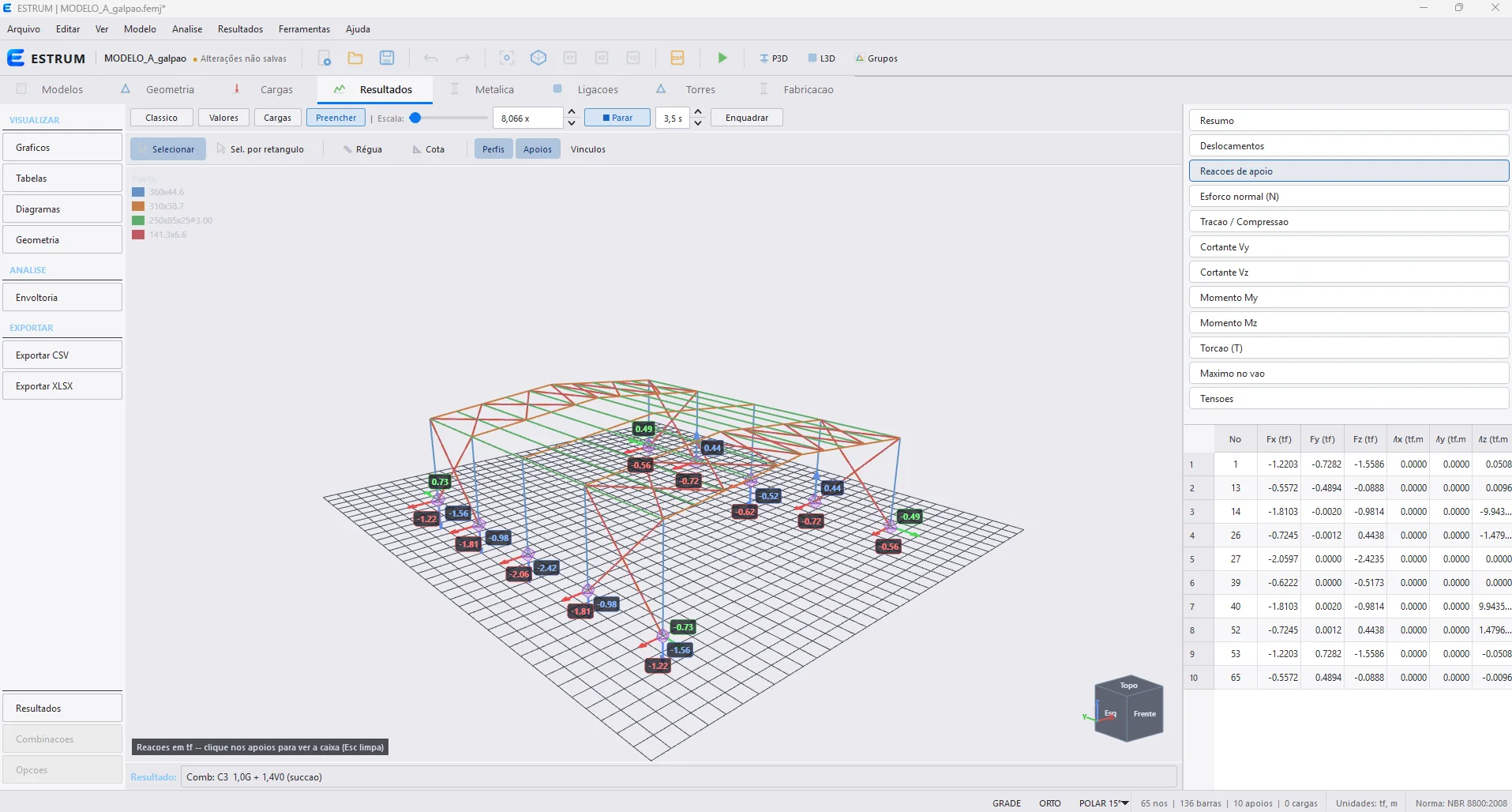

Reações, esforços e deslocamentos anotados sobre o modelo e na tabela — por caso, por combinação e por envoltória.

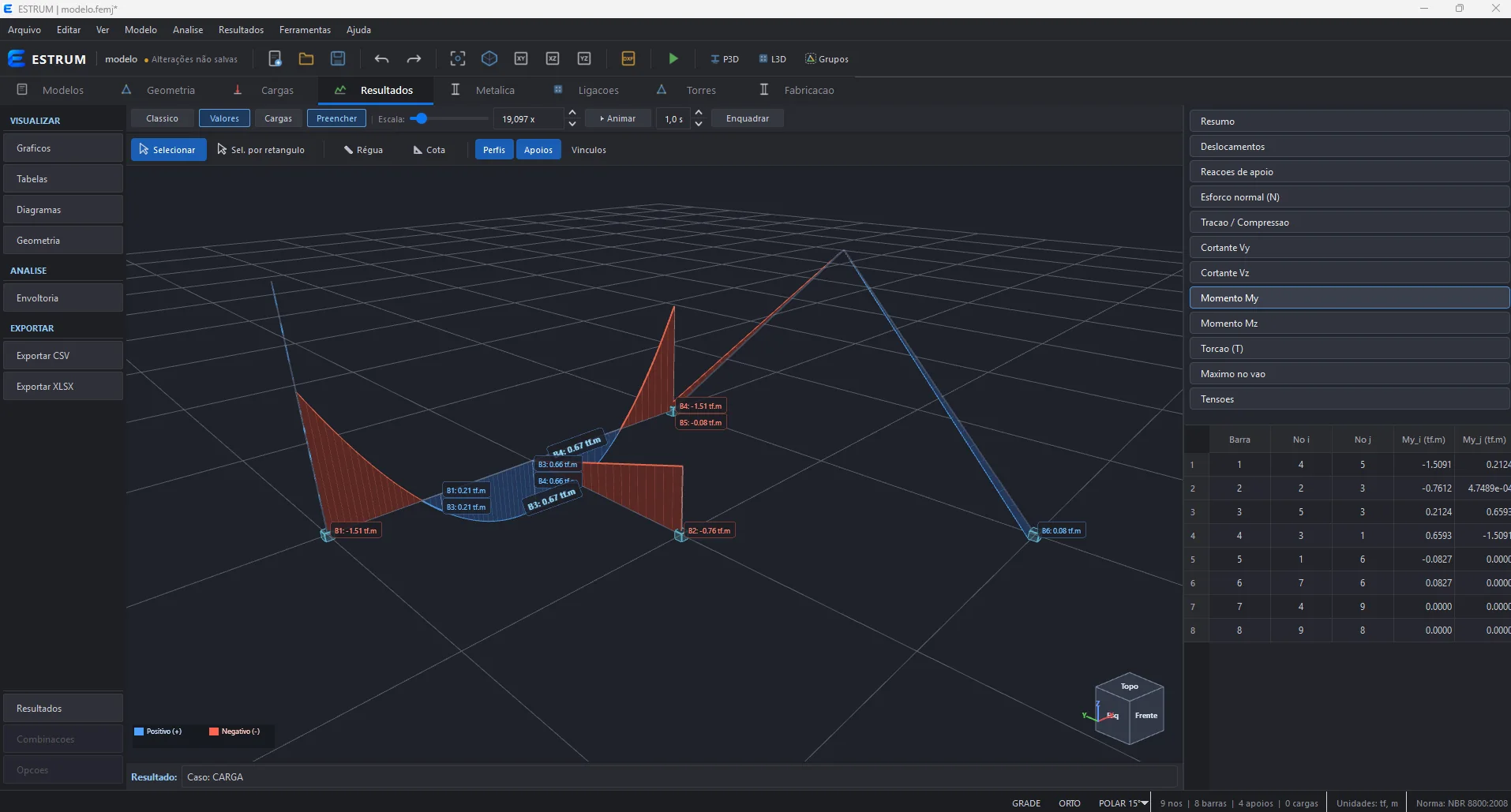

Um painel lateral troca entre deslocamentos, reações de apoio, esforço normal, cortantes, momentos, torção, máximo no vão e tensões. Os valores aparecem no modelo 3D e na tabela ao mesmo tempo.
A deformada pode ser animada, com escala ajustável, para enxergar o comportamento da estrutura antes de olhar para os números.
O que você ganha
- Diagramas desenhados sobre as barras.
- Envoltória de todas as combinações.
- Deformada animada.
- Exportação das tabelas em CSV e XLSX.
Fluxo de trabalho
- 01Escolher caso, combinação ou envoltória
- 02Selecionar a grandeza
- 03Ler no modelo e na tabela
- 04Exportar
Integração. Os mesmos resultados alimentam a verificação da aba Metálica e o carregamento das ligações.
05Aba Metálica
Dimensionamento metálico
Verificação barra a barra com a taxa que governa, o regime e a cláusula da norma ativa.

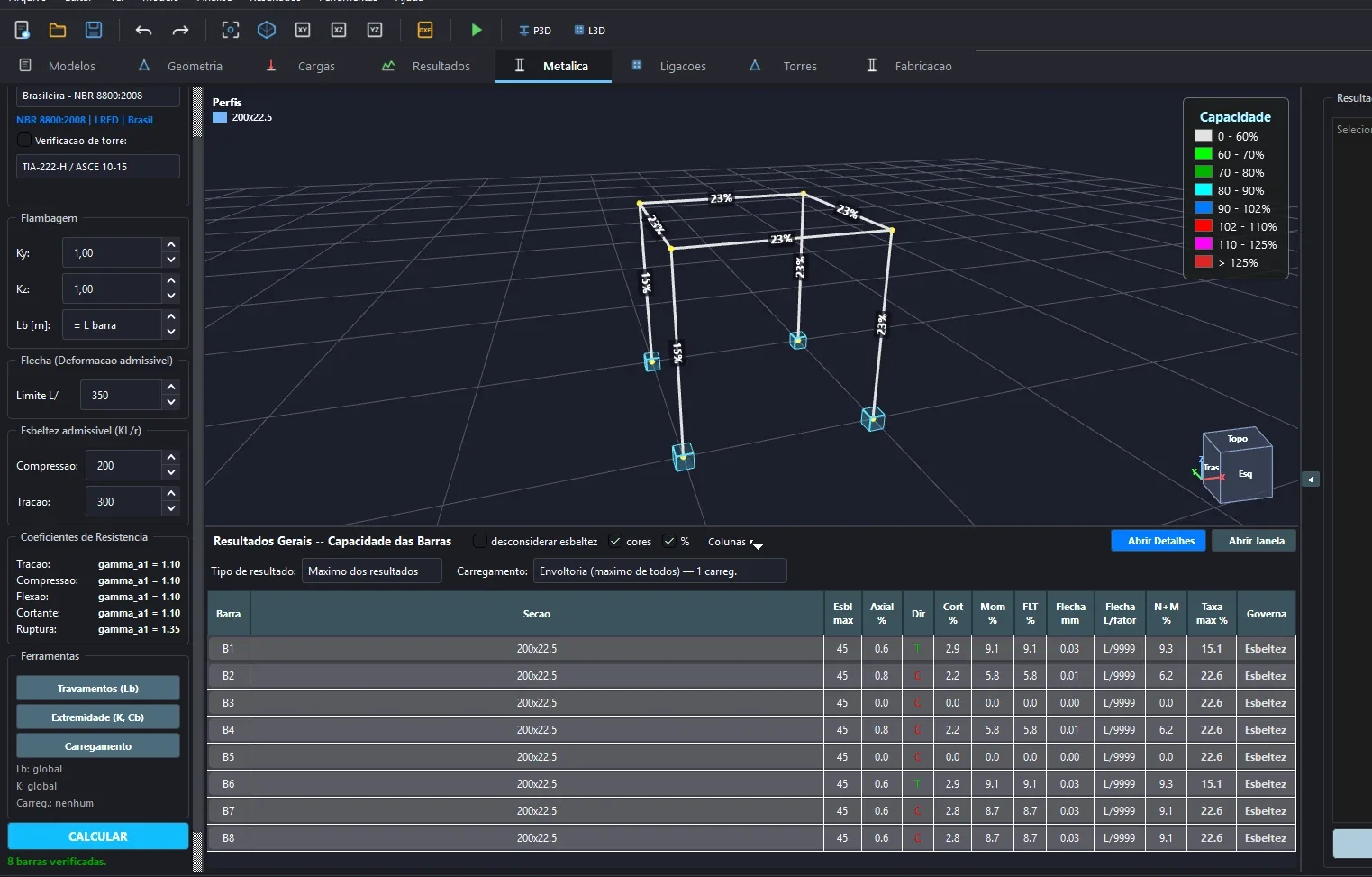

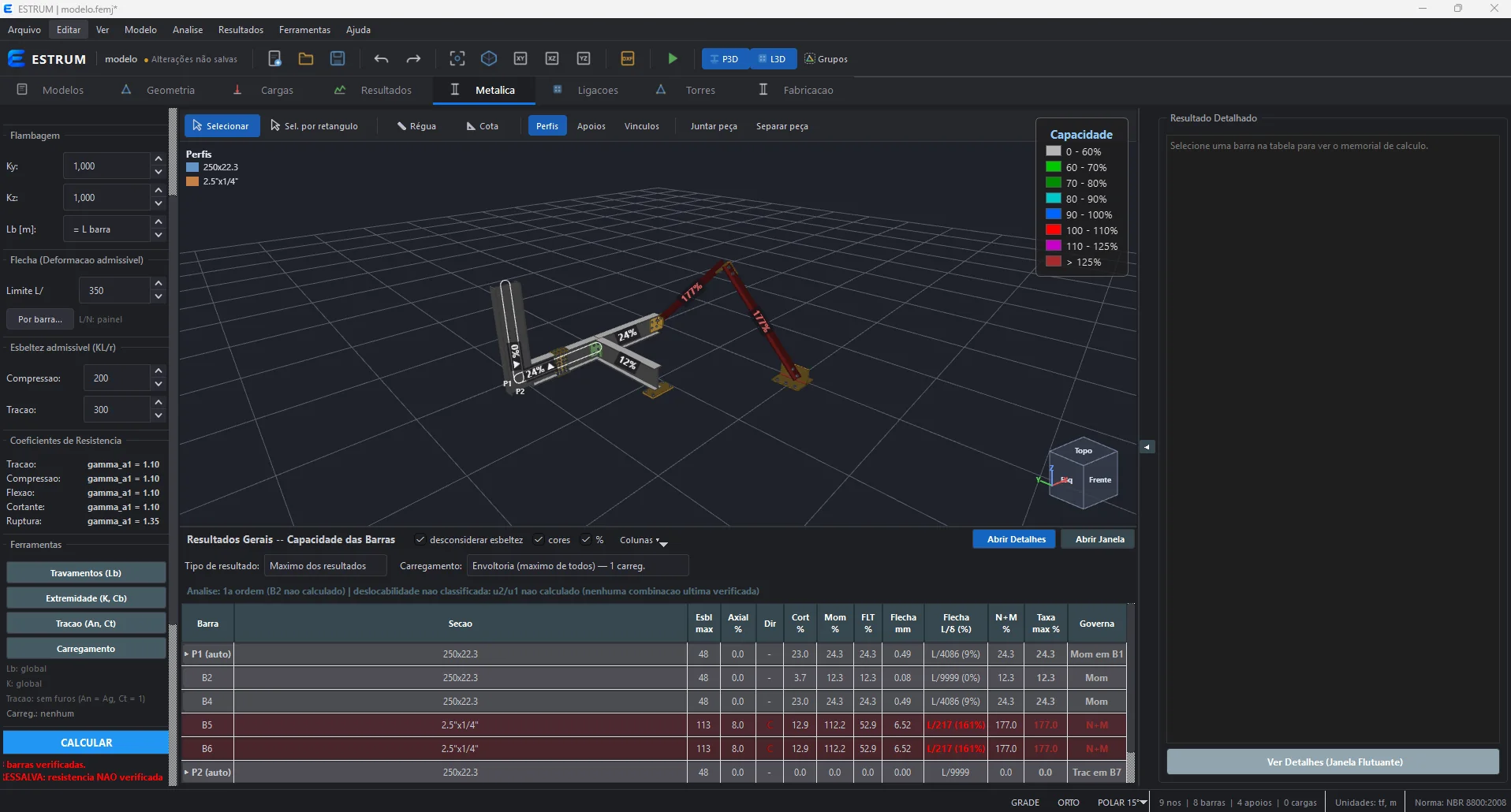

O modelo é colorido por faixa de capacidade e a tabela traz, para cada barra, esbeltez, axial, cortante, momento, FLT, flecha, interação N+M, taxa máxima e o critério que governa.
Selecionando uma barra, o memorial de cálculo aparece ao lado: esforços solicitantes, tração, compressão com curva e fator Q, flexão com FLT / FLM / FLA, cisalhamento e interação — cada item com a referência da norma.
O que você ganha
- NBR 8800, NBR 14762, AISC (LRFD e ASD) e, para torres, TIA-222-H e ASCE 10.
- Travamentos (Lb), condições de extremidade (K, Cb) e área líquida (An, Ct) ajustáveis por barra.
- Limites de flecha e de esbeltez configuráveis.
- Cantoneiras verificadas nos eixos principais.
Fluxo de trabalho
- 01Escolher a norma
- 02Definir travamentos e coeficientes
- 03Calcular
- 04Abrir o memorial da barra crítica
Integração. A verificação usa a envoltória das combinações calculadas e o mesmo perfil que vai para a fabricação.
06Aba Ligações
Ligações
O nó também é projeto: chapas, parafusos e soldas modelados em 3D sobre as faces reais do perfil.

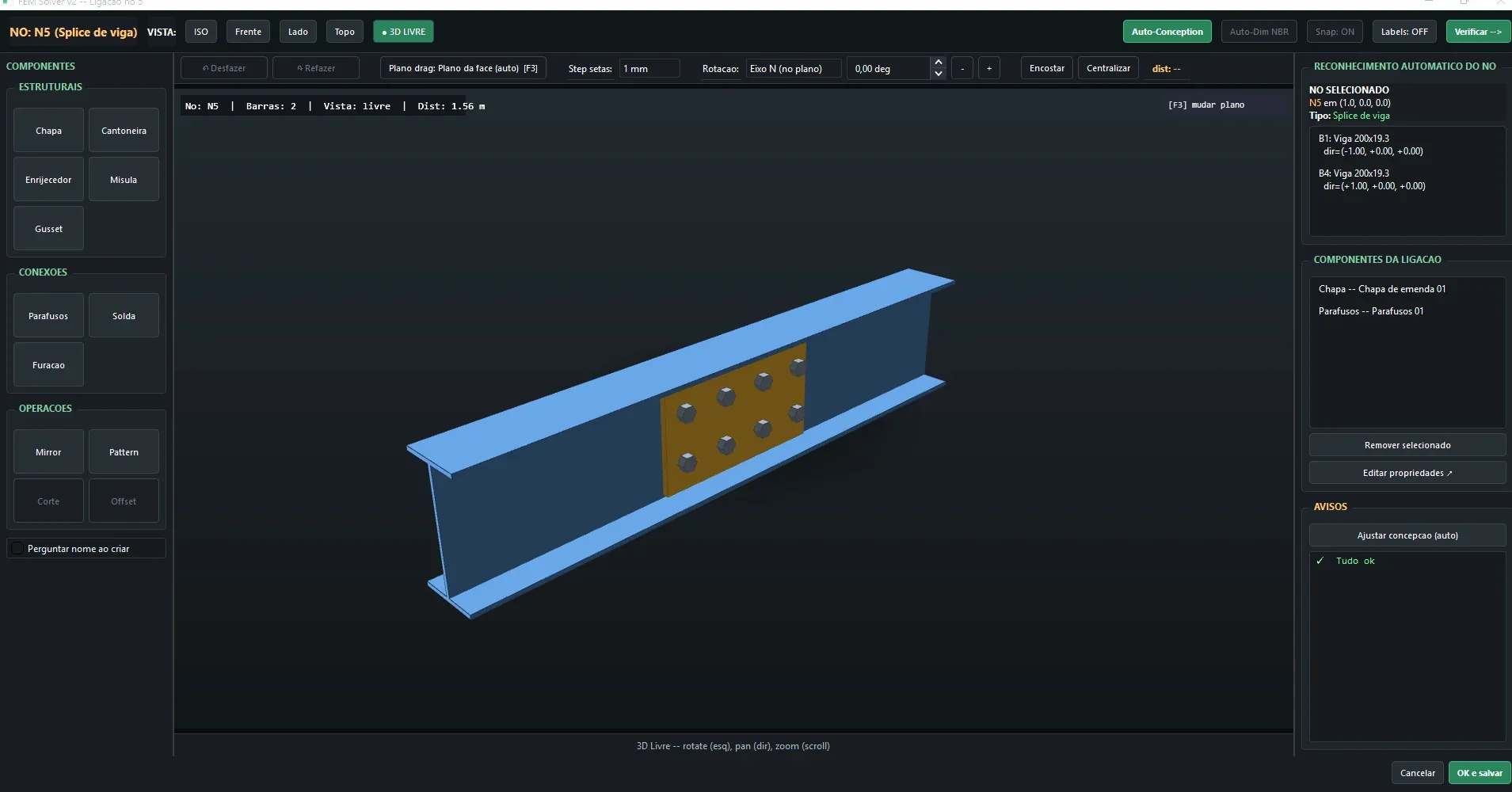

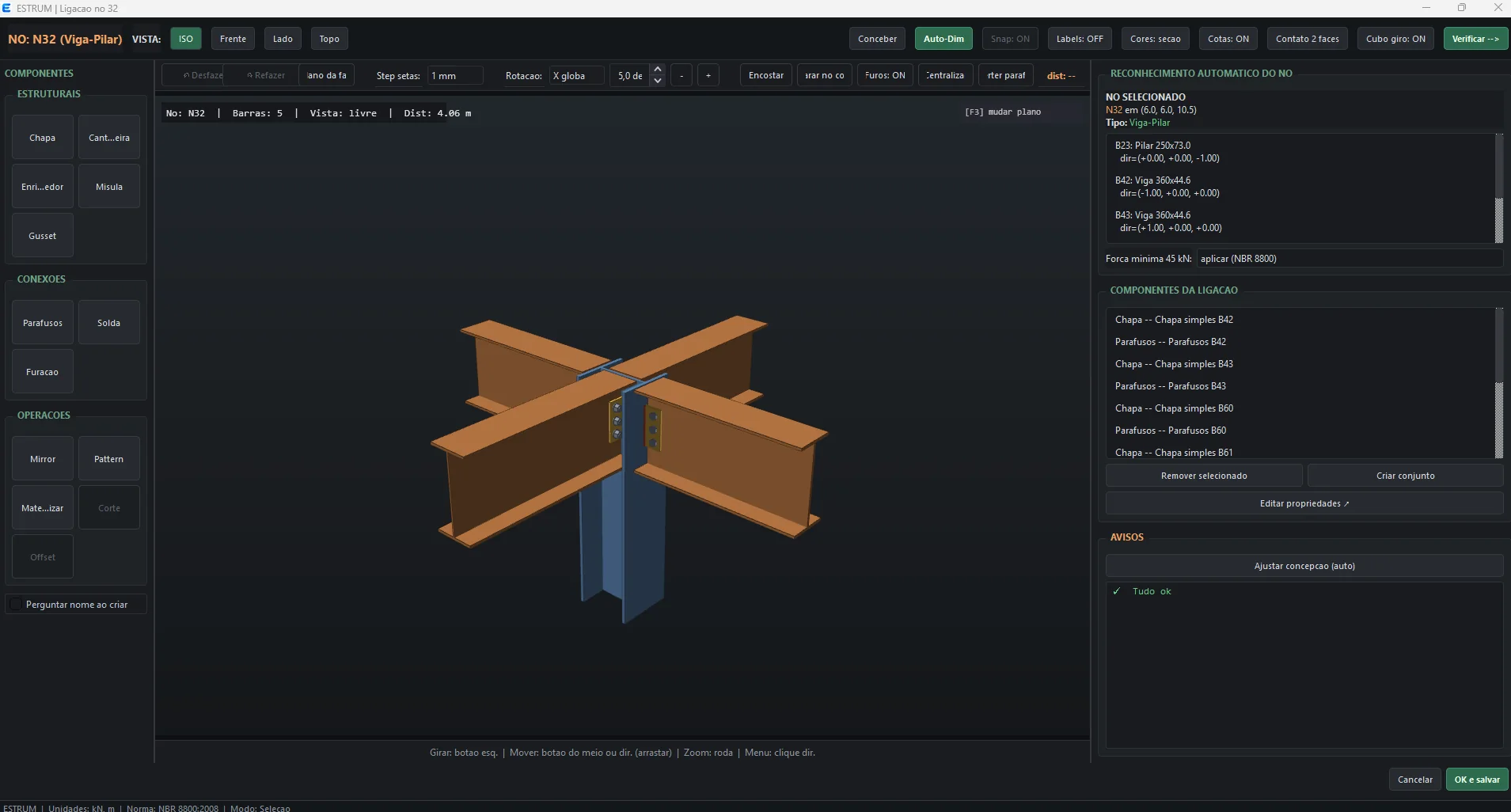

O programa reconhece o nó — viga-pilar, emenda, base — e abre um workspace 3D em que cada componente fica na posição em que será fabricado. Chapas, cantoneiras, enrijecedores, mísulas e gussets; parafusos, soldas e furação.
A verificação segue a NBR 8800, com chapas de nó por Whitmore, e lista item a item o que foi conferido. O que se move no workspace é o mesmo que aparece na geometria e no desenho.
O que você ganha
- Reconhecimento automático do nó e das barras que chegam nele.
- Auto-dimensionamento com valores automáticos ou fixados pelo engenheiro.

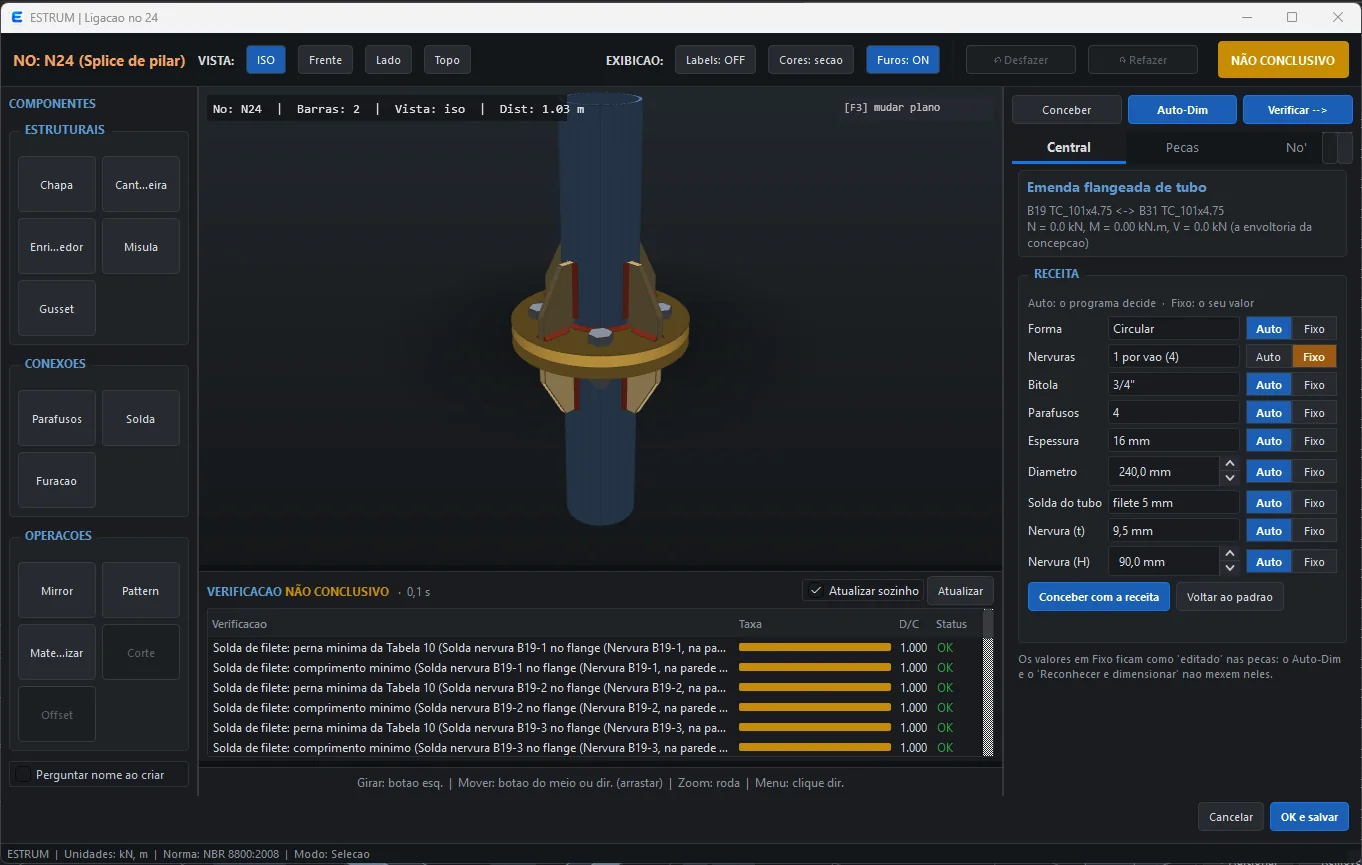

- Emendas flangeadas de tubo, com nervuras.
- Memorial da ligação exportável.
Fluxo de trabalho
- 01Reconhecer os nós
- 02Conceber a ligação
- 03Dimensionar
- 04Verificar e exportar o memorial
Integração. As ligações usam os esforços da envoltória e viram, na aba Fabricação, os detalhes cotados e as chapas numeradas.
07Aba Torres
Torres
Gerador de torres autoportantes por módulos, com vento pela NBR 6123 e verificação pela TIA-222-H.

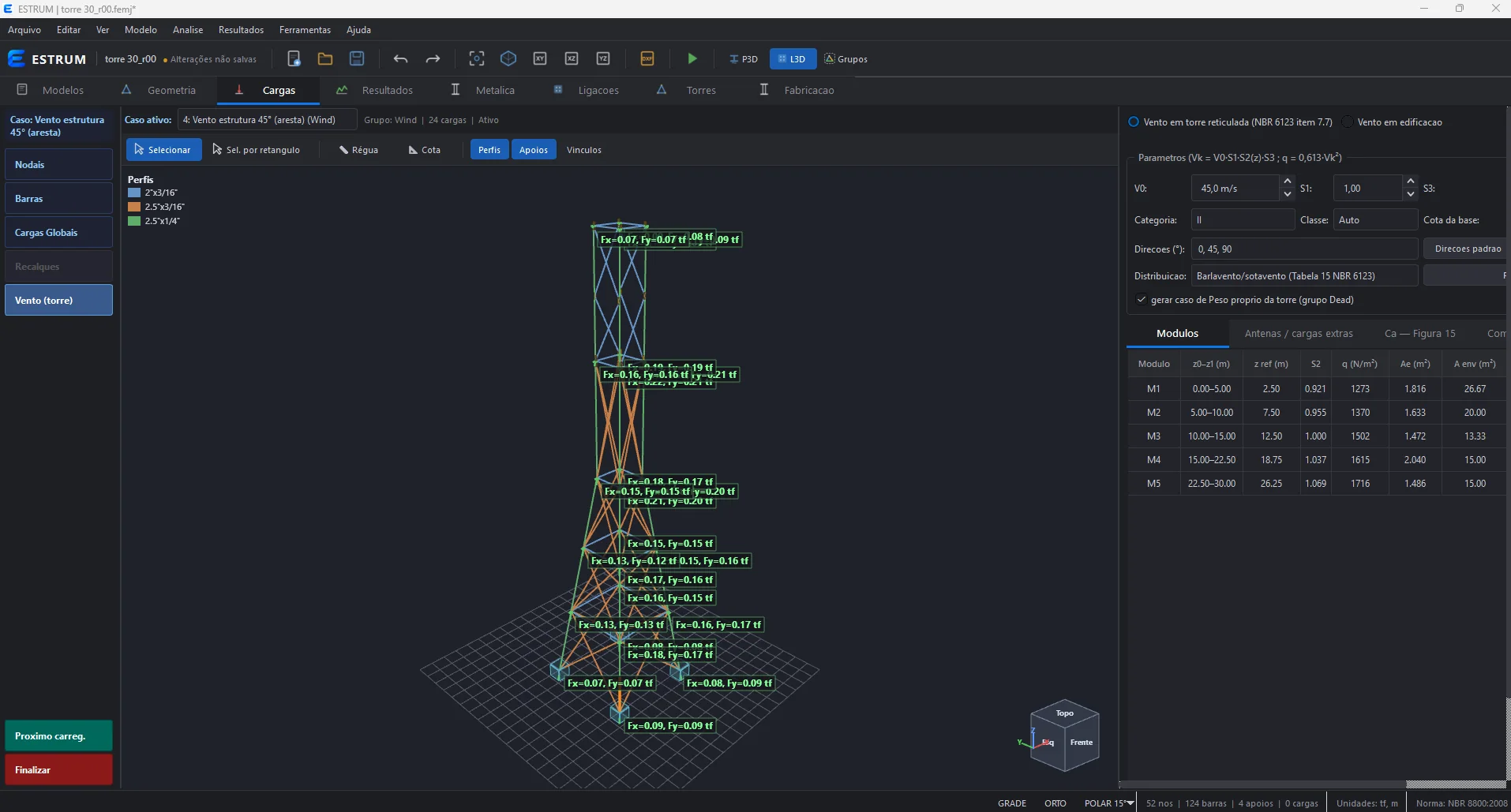

A torre é montada por módulos, planos e travamentos. O vento é aplicado por módulo, com S2 por altura, coeficiente de arrasto editável, direções por seção e antenas em casos separados.
A verificação usa TIA-222-H e ASCE 10: curvas KL/r por classe, redução w/t, cadeias de peças e a regra do X. As emendas de montante são conferidas item a item — esmagamento, rasgamento, Whitmore e seção líquida.
O que você ganha

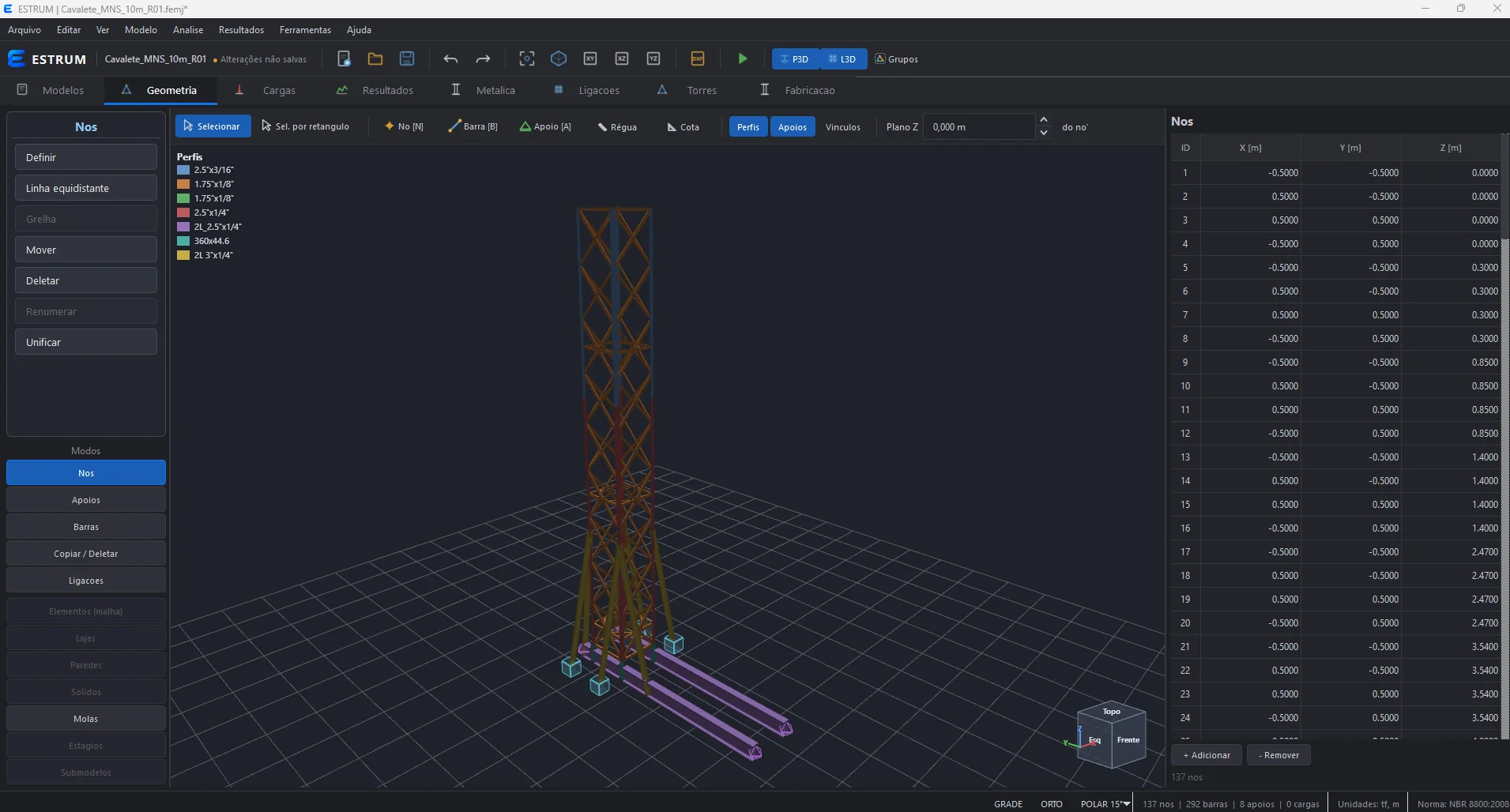

- Torres autoportantes, mastros e cavaletes no mesmo ambiente.
- Vento NBR 6123 gerado por módulo.
- Emendas de montante com os parafusos conferidos.
Fluxo de trabalho
- 01Gerar a torre por módulos
- 02Aplicar o vento
- 03Verificar as barras
- 04Verificar as emendas
Integração. A torre gerada é um modelo ESTRUM como qualquer outro: passa por Resultados, Metálica, Ligações e Fabricação.
08Aba Fabricação · o diferencial
Engenharia e fabricação no mesmo ambiente.
O objetivo do ESTRUM é ligar o modelo estrutural à fabricação. O fluxo não termina no cálculo nem no detalhamento: o modelo verificado gera as peças numeradas, as pranchas e os quantitativos — sem redesenhar em outra ferramenta e sem risco de o desenho divergir do que foi calculado.
- 01ModeloA estrutura analisada e verificada.
- 02ElementosBarras com perfil, material e orientação reais.
- 03LigaçõesChapas, parafusos e soldas modelados em 3D.
- 04PeçasNumeração e marcas: pilares, vigas, diagonais e chapas.
- 05FabricaçãoPranchas, quantitativos, PDF e DXF.
O que sai do Editor de Prancha
Peças e marcas
Pilares, vigas e diagonais numerados (P1, V1, D1…) em folhas próprias.
Chapas
Cada chapa identificada (CH1, CH2…) com dimensões e espessura.
Conjuntos
Elevações e plantas do conjunto (XZ, YZ, XY) na escala da folha.
Detalhes de ligação
Um detalhe por nó, com cotas, cortes e identificação dos componentes.
Furação e parafusos
Quantidade, diâmetro do parafuso e do furo anotados em cada grupo.
Soldas
Quantitativo de soldas junto ao de cantoneiras.
Quantitativos e lista de material
Folhas de quantitativos geradas a partir do modelo calculado.
DXF, PDF e impressão
Saída por folha, com layout, penas (cores e espessuras) e escala.
Integração. As peças vêm das barras da aba Geometria, as chapas e os parafusos vêm das ligações dimensionadas, e os quantitativos somam exatamente o que foi verificado.
09Saída
Relatórios e memoriais
O trabalho não termina na tela. Tudo que o programa calcula vira documento de projeto, no formato em que ele é cobrado.
O memorial não entrega só a taxa: entrega o regime, os limites e a equação usada, citando a norma ativa. É o que um laudo precisa para ser defendido. Interface, avisos e memorial são em português.
- Memorial de cálculo .docx
- Relatório detalhado de verificação
- Impressão em PDF
- Tabelas CSV / XLSX
- DXF de fabricação
- Lista de material e quantitativos
- Memorial de parafusos
TransparênciaNo roteiro
O que ainda não está pronto
Preferimos dizer aqui a deixar você descobrir depois.
Estruturas de concreto
A versão atual cobre estruturas metálicas; concreto está no roteiro.
Eurocode 3 completo
χLT e classes 1–4 ainda não implementados. Hoje a verificação pelo Eurocode 3 é aproximada, e o programa avisa na tela.
Demonstração
A demonstração roda no seu modelo
Mande um projeto seu — o arquivo do programa que você usa hoje, um DXF ou a geometria em planilha — e devolvemos a análise, a verificação e o memorial para você conferir contra o que já tem na gaveta.
