Escritórios de cálculo estrutural
Galpões, pórticos, treliças e mezaninos verificados pela NBR 8800 com o memorial saindo junto. Sem exportar para uma segunda ferramenta só para dimensionar.
Software de Engenharia Estrutural
Engenharia estrutural.
Do modelo à fabricação.
Um ambiente integrado para modelagem, análise estrutural por elementos finitos, dimensionamento, ligações, torres e fabricação — com foco em normas brasileiras e rastreabilidade de engenharia.
NBR 8800 · NBR 14762 · NBR 6123 · TIA-222-H · AISC

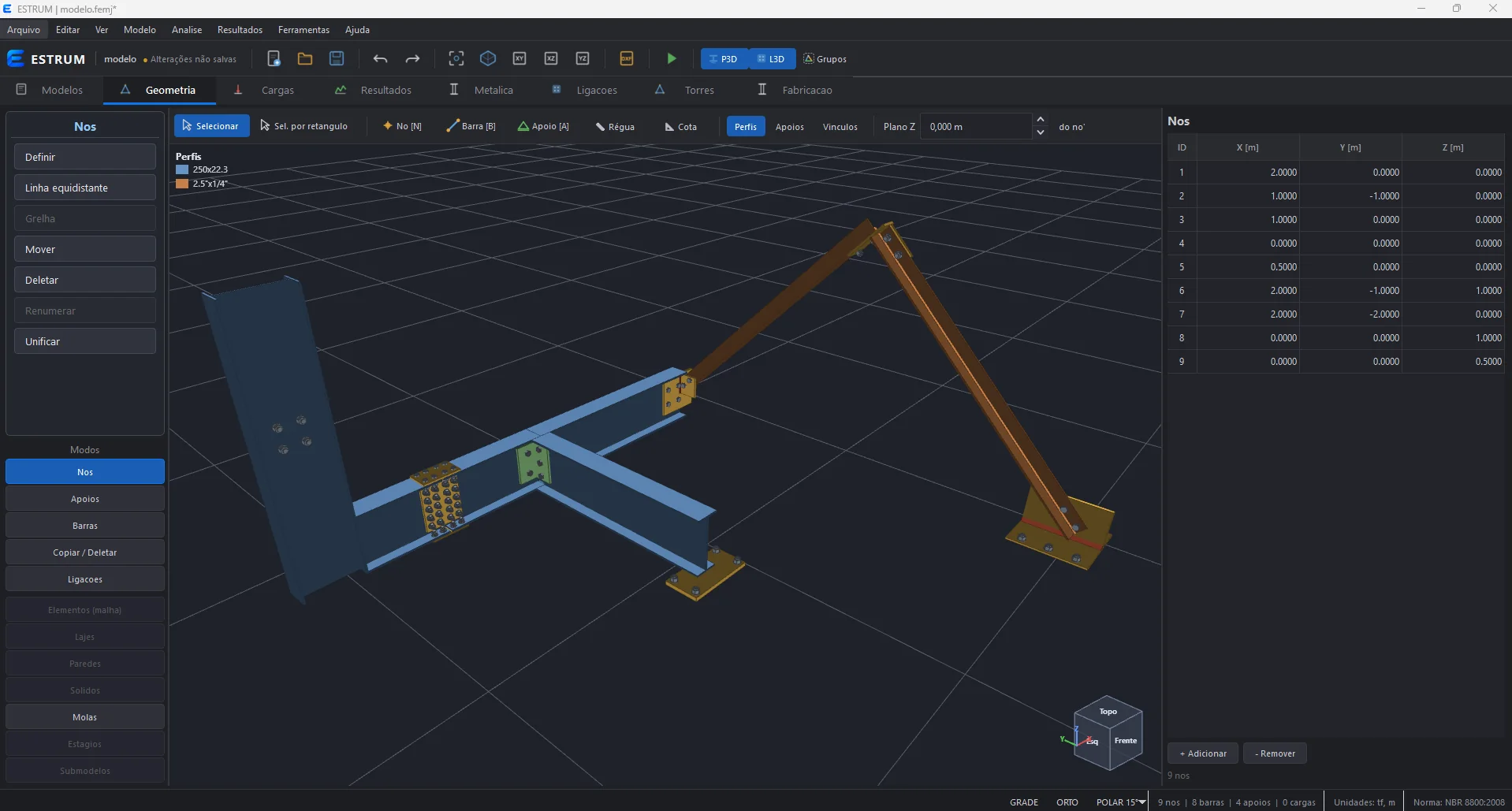

Aba Geometrialigações 3D no modelo
- 01ModelagemNós, barras, apoios e vínculos em um modelo espacial.
- 02AnáliseElementos finitos com 6 GL por nó, 2ª ordem e não linearidade.
- 03DimensionamentoVerificação barra a barra com a cláusula da norma.
- 04LigaçõesChapas, parafusos e soldas em 3D sobre o perfil real.
- 05FabricaçãoPeças numeradas, pranchas, quantitativos e DXF.
- perfis no catálogo, auditados propriedade por propriedade
- 1.159
- por nó — pórtico espacial com Timoshenko por padrão
- 6 GL
- abas cobrindo do modelo ao desenho de fabricação
- 8
- testes automáticos rodados a cada alteração do código
- 1.400+
01Fluxo8 abas
Um projeto inteiro em um programa só
As abas seguem a ordem real do trabalho. O que você edita em uma aparece nas outras — e qualquer alteração do modelo descarta os resultados antigos em vez de deixar você apresentar número vencido.
- 01
Modelos
Abrir, salvar e organizar os projetos, com arquivos antigos saneados na abertura.
- 02
Geometria
Nós, barras, apoios, liberações, offsets, molas, diafragmas, cópia com offset, unir e dividir barras, desfazer e refazer.
- 03
Cargas
Nodais, distribuídas, pontuais em barra e vento em torre. Casos de carga e combinações manuais ou automáticas pela NBR.
- 04
Resultados
Reações, esforços, deslocamentos, diagramas, envoltória e deformada animada. Exporta CSV e XLSX.
- 05
Metálica
Verificação barra a barra com a taxa que governa, o regime e a cláusula da norma ativa.
- 06
Ligações
Workspace 3D de ligações parafusadas e soldadas, chapas de nó por Whitmore, emendas e parafusos.
- 07
Torres
Gerador de torres autoportantes: módulos, planos, travamentos, vento NBR 6123 e verificação TIA-222-H.
- 08
Fabricação
Numeração de peças, cortes, montagens, quantitativos e saída em DXF.

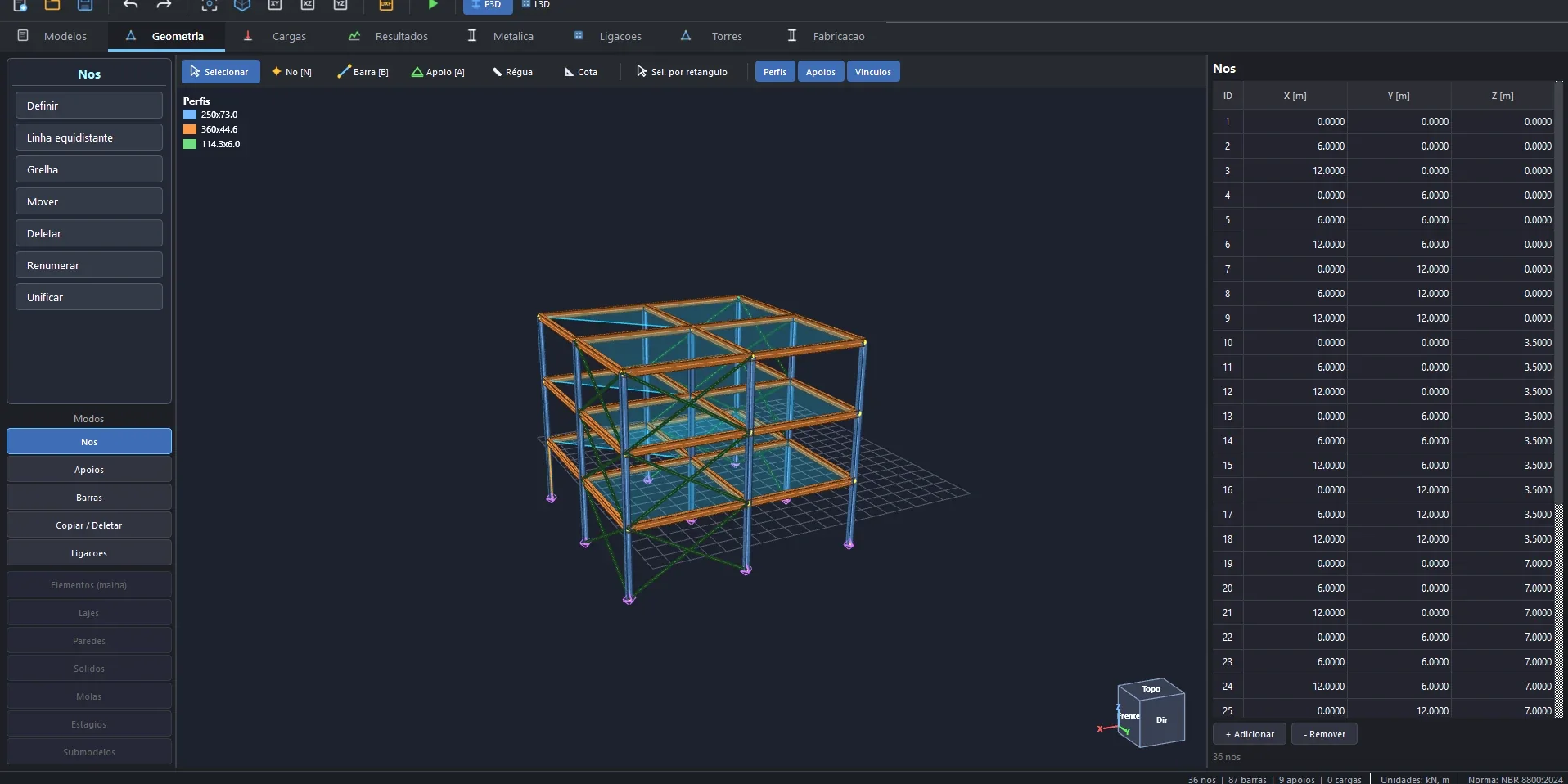

Geometriaedifício

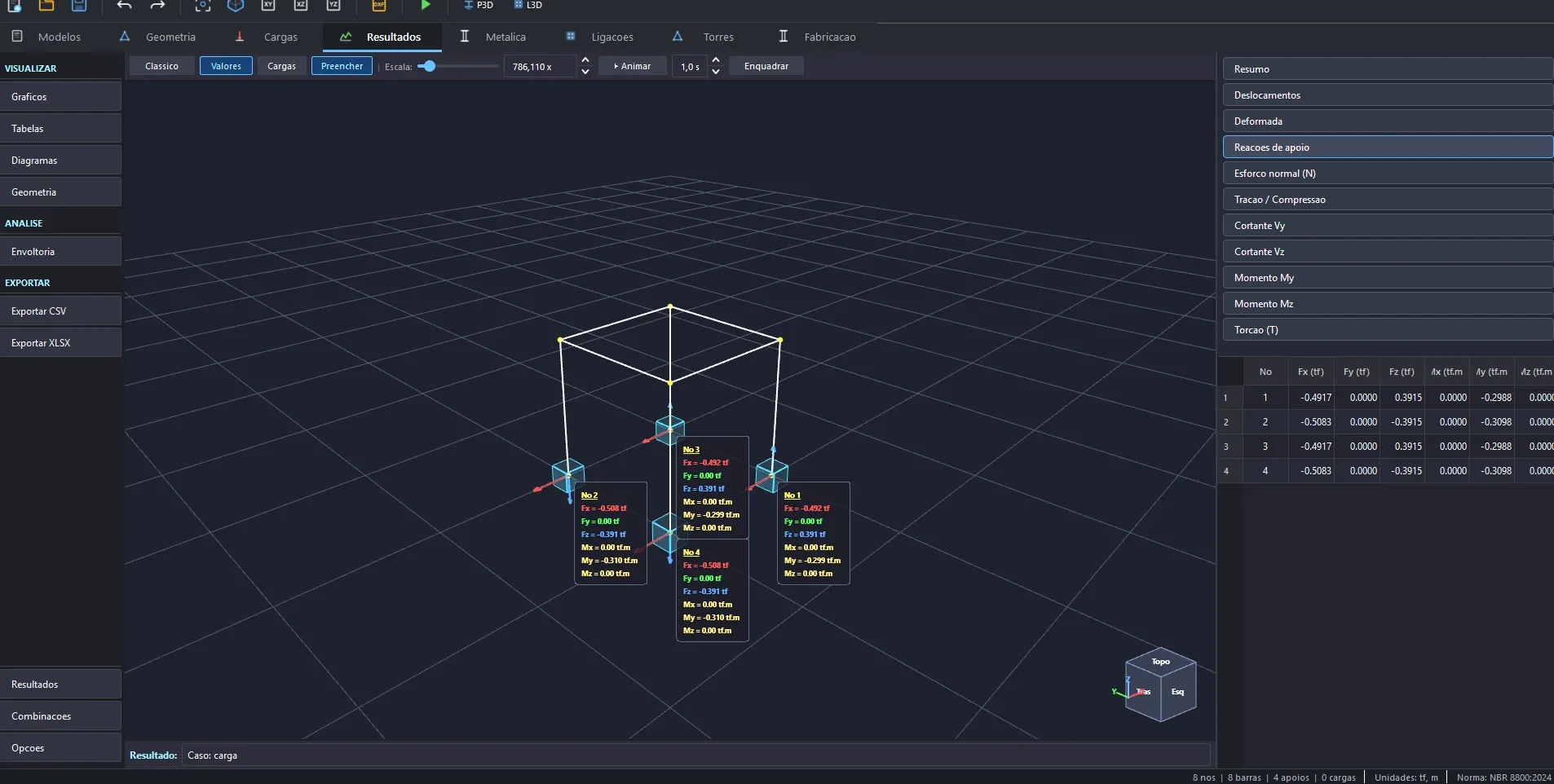

Resultadosreações por caso
02MotorMEF
O motor que está por baixo
Elemento de barra com seis graus de liberdade por nó. O que muda o resultado está exposto na interface, não escondido em um valor fixo de fábrica.
- Formulação
- Euler-Bernoulli ou TimoshenkoDeformação por cisalhamento ligada por padrão, e você decide se desliga.
- Não linear
- Barras só-tração e só-compressãoCada caso e cada combinação resolvidos por iteração, sem superposição — o programa informa quantas barras saíram do modelo e em quantas iterações convergiu.
- 2ª ordem
- P-Delta, catenária e cargas nocionais
- Vínculos
- Liberações, offsets, molas, diafragmas e constraintsApoios e vínculos em lote, linhas equidistantes, unificação de nós e orientação de eixos.
- Solução
- Denso ou esparso, escolhido pelo porte do modeloModelos de torre com centenas de barras e milhares de graus de liberdade resolvem em segundos.
- Seções
- 1.159 perfis: W, HP, CS/VS/CVS, IPE, I, T, U, 2U, Ue, 2Uec, L, L_CFF e tubosMais seções parametrizadas, gerais, compostas e casteladas.
Aba Resultados
03VerificaçãoNBR 8800
A norma inteira, com a cláusula na mão
O relatório não entrega só a taxa: entrega o regime, os limites e a equação usada, citando a norma ativa. É o que um laudo precisa para ser defendido.

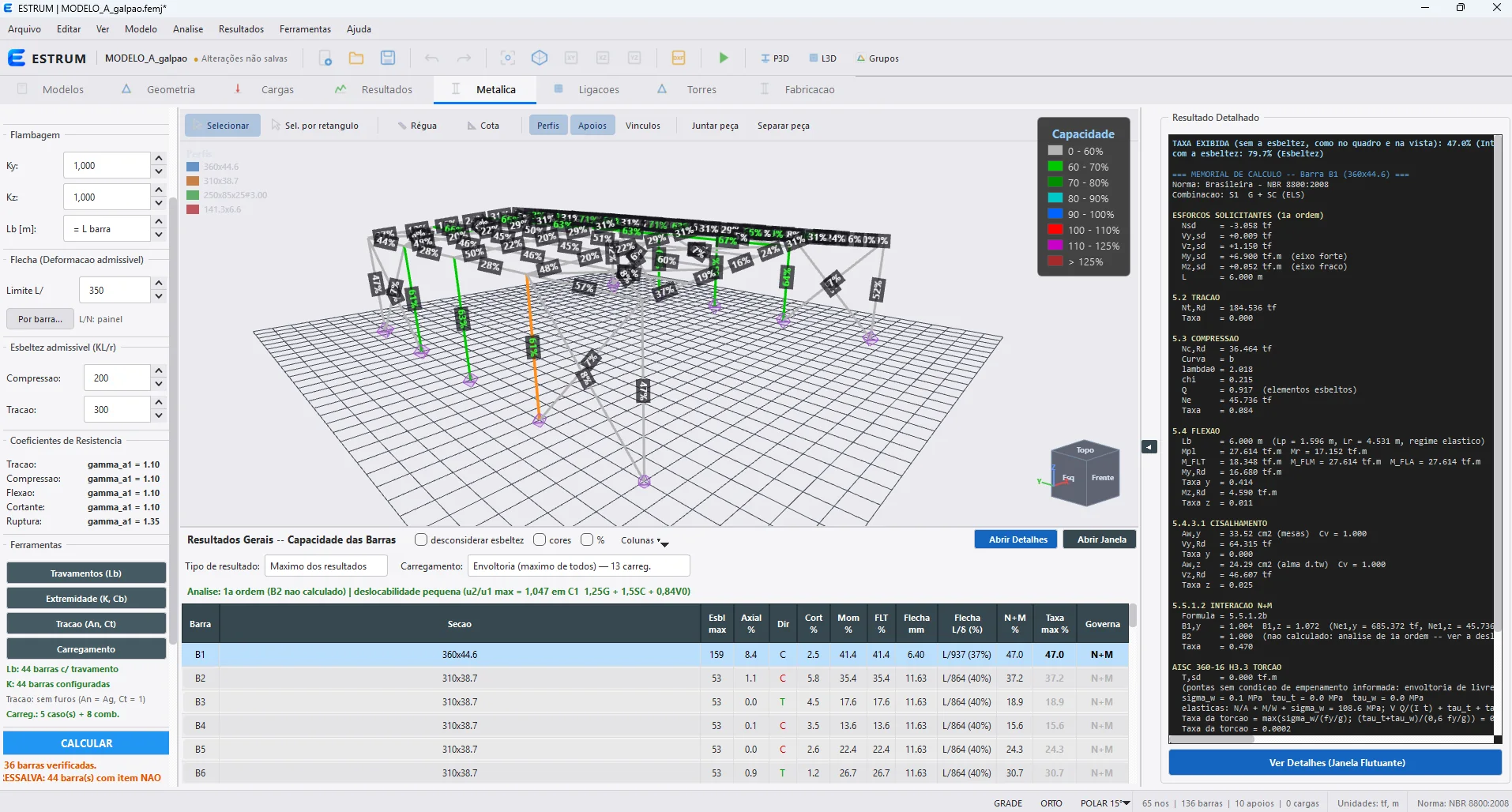

Aba Metálicaenvoltória · capacidade das barras
- NBR 8800
- Tração, compressão com curvas a–d e fator Q, cortante com Cv, flexão com FLT / FLM / FLA, interação com B1, flecha e esbeltezCantoneiras verificadas nos eixos principais.
- NBR 14762
- Perfis formados a frio, com propriedades efetivas
- NBR 6123
- Vento por módulo: S2 por altura, Ca editável, direções por seção e antenas em casos separados
- TIA-222-H · ASCE 10
- Torres: curvas KL/r por classe, redução w/t, cadeias de peças e a regra do X
- AISC
- LRFD e ASD com fatores, curvas e limites próprios — não é a NBR traduzida
- Eurocode 3
- Aproximado, e o programa avisa na telaparcialχLT e classes 1–4 ainda não implementados. Preferimos dizer isso a deixar você descobrir depois.
04DetalheLigações e torres
O nó também é projeto
A ligação é modelada em 3D sobre as faces reais do perfil — chapa, parafusos, solda e recortes na posição em que vão ser fabricados. O que você move no workspace é o mesmo que aparece na geometria e no desenho.

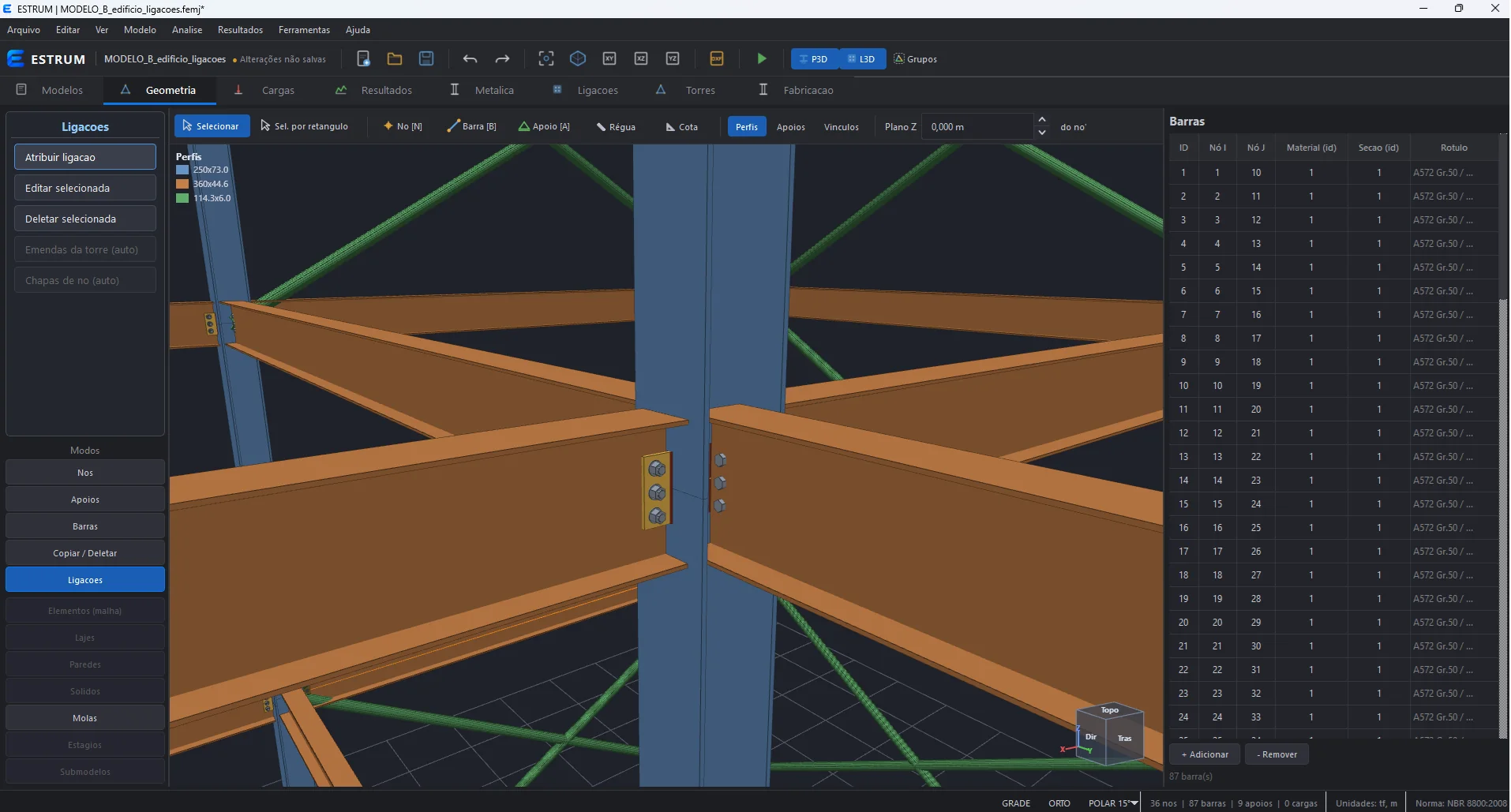

Ligaçõesviga-pilar parafusada

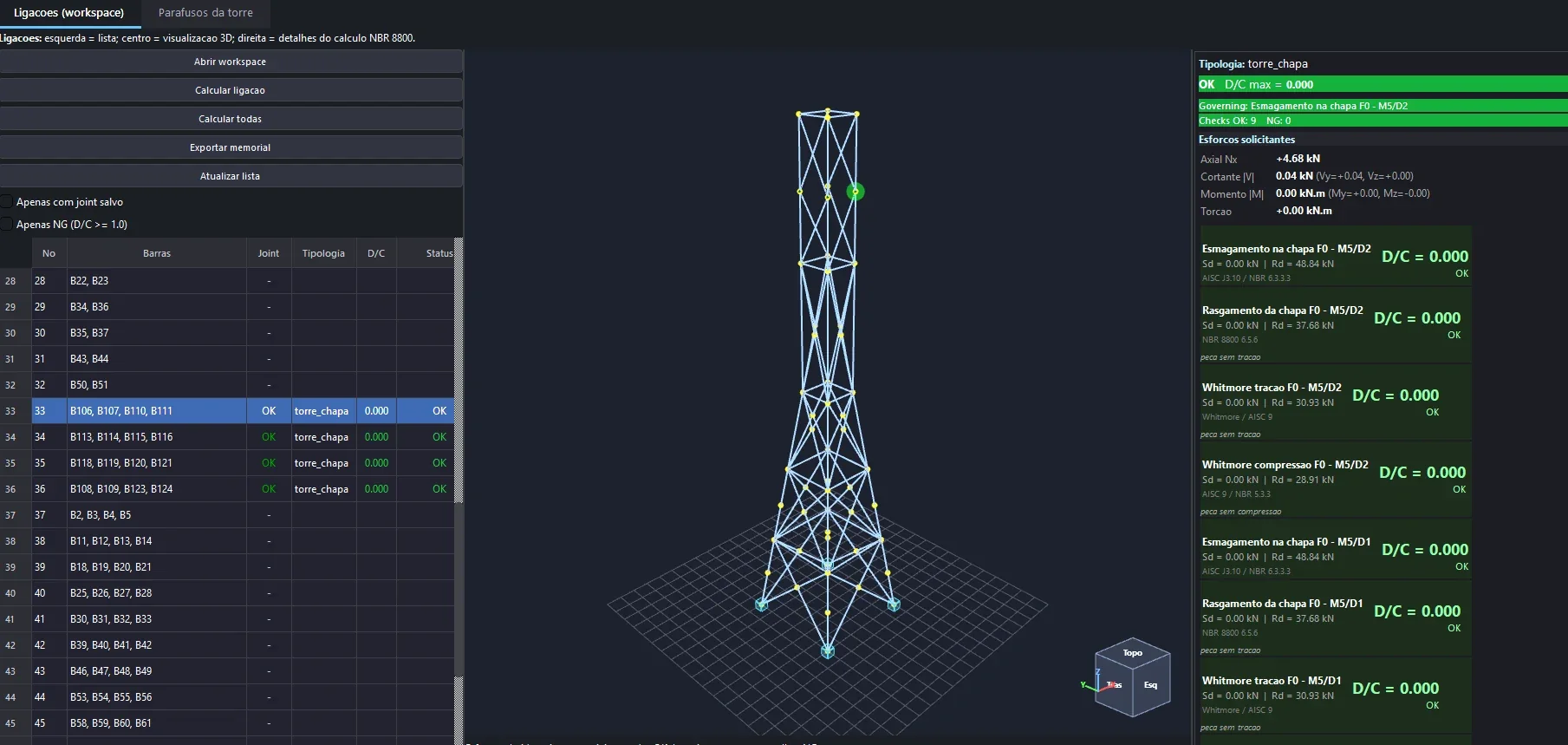

Módulo Torresemenda de montante
05DiferencialFabricação
O fluxo não termina no cálculo.
Termina na fabricação.
O modelo que foi analisado e verificado é o mesmo que gera as peças numeradas, os quantitativos e as pranchas. Engenharia e fabricação no mesmo ambiente — o desenho não descola da verificação.
- 01ModeloA estrutura analisada e verificada.
- 02ElementosBarras com perfil, material e orientação reais.
- 03LigaçõesChapas, parafusos e soldas modelados em 3D.
- 04PeçasNumeração e marcas: pilares, vigas, diagonais e chapas.
- 05FabricaçãoPranchas, quantitativos, PDF e DXF.

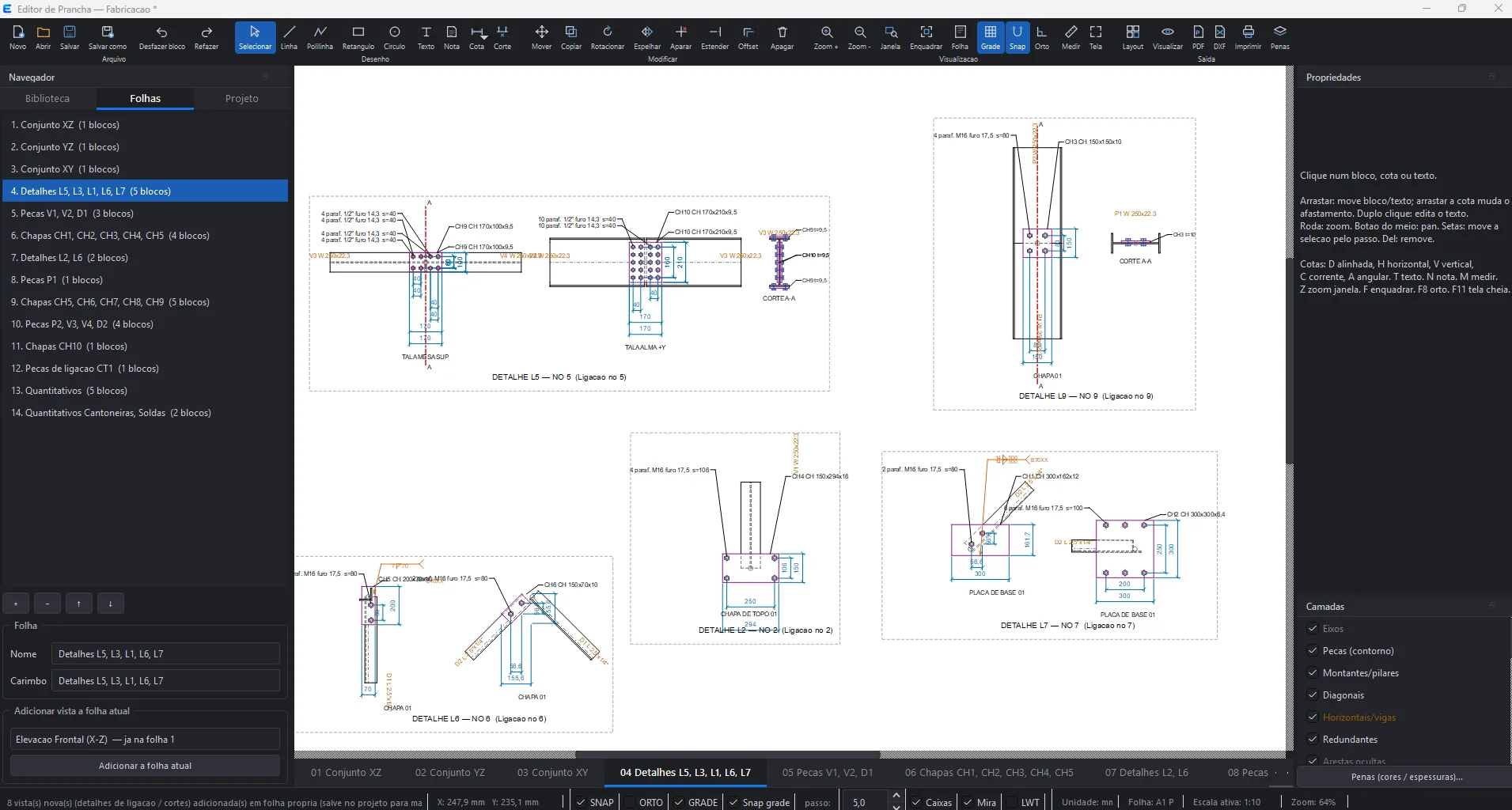

Editor de Pranchadetalhes de ligação · folha A1 · escala 1:10
06ProvaValidação
Cada trecho da norma tem um caso de referência
Dez modelos montados para exercitar um ponto específico da NBR 8800 — regime elástico e inelástico, FLT, FLM, alma esbelta, interação, flecha, esbeltez — e conferidos linha a linha contra resultados independentes de software comercial consagrado. Nove deles com o relatório de referência em mãos.
- Casos de referência
- 10
- Dentro da tolerância
- 9 de 10
07EngenhariaProcesso
Escrito com o rigor de um projeto
O programa é desenvolvido por quem assina laudo. O mesmo cuidado que se cobra de um cálculo vale para o código que o produz.
- Testes
- Mais de 1.400 testes automáticos rodados a cada alteraçãoNenhuma entrega sai com teste vermelho.
- Catálogo
- Perfis auditados propriedade por propriedade contra as tabelas do fabricante
- Rastreio
- Cada correção registrada em diário técnico, com o antes, o depois e o motivo
- Idioma
- Interface, avisos e memorial em português, sem tradução de manual
08SaídaEntregáveis
O que sai para o cliente
O trabalho não termina na tela. Tudo que o programa calcula vira documento de projeto, no formato em que ele é cobrado.
- Memorial de cálculo .docx
- Relatório detalhado de verificação
- Impressão em PDF
- Tabelas CSV / XLSX
- DXF de fabricação
- Lista de material e quantitativos
- Memorial de parafusos
09UsoPara quem
Quem tira proveito no primeiro dia
Telecom e torres
Torres autoportantes, mastros, cavaletes e suportes de rooftop — vento pela NBR 6123, verificação TIA-222-H e emendas de montante com os parafusos conferidos.
Engenheiro autônomo
A cadeia completa em um programa em português, sem cobrança por módulo separado. Se hoje o trabalho sai em planilha, é aqui que ele vira projeto.
Fabricantes e serralherias
Peças numeradas, cortes, montagens, quantitativos e DXF gerados do mesmo modelo que foi calculado — o desenho não descola da verificação.
Demonstração
A demonstração roda no seu modelo
Mande um projeto seu — o arquivo do programa que você usa hoje, um DXF ou a geometria em planilha — e devolvemos a análise, a verificação e o memorial para você conferir contra o que já tem na gaveta.
